Máy đúc tấm đồng liên tục ngang với lò nóng chảy và giữ
Mô tả Sản phẩm:
Máy đúc đồng liên tục ngang với lò nóng chảy và giữ lò chủ yếu được sử dụng cho đồng thau / thanh đồng, làm đồng thau / ống đồng. Vật liệu có thể là đồng thau nguyên chất / đồng, đồng phế liệu / đồng và các vật liệu đồng / đồng khác.
Các thành phần chính:
1. lò nung
2. Máy kéo
3. Máy cắt tự động
4. Máy bóc vỏ (máy sủa)
5. Hệ thống điều khiển điện
6. Hệ thống làm mát
7. Thiết bị loại bỏ bụi.

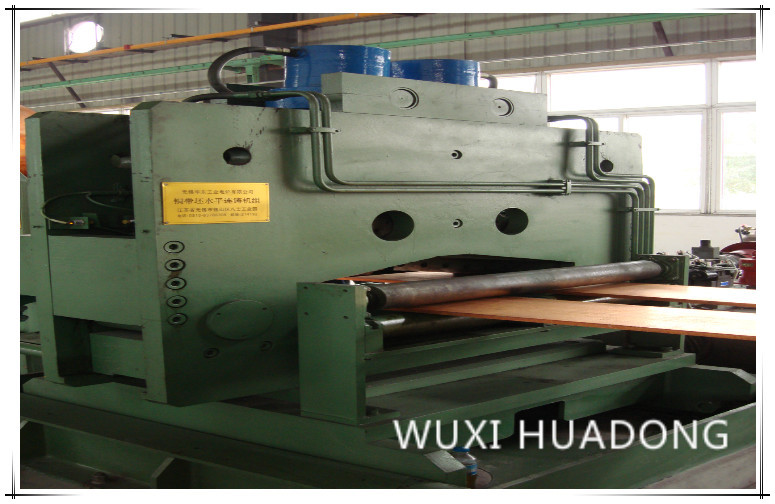

Máy đúc liên tục tấm đồng
Các thông số kỹ thuật chính:
1. Tốc độ đúc: 1 ~ 30 tấn / ngày
2. Kích thước dải: 150mm ~ 650mm (chiều rộng)
10 mm ~ 30 mm (độ dày)
3. Phần lò:

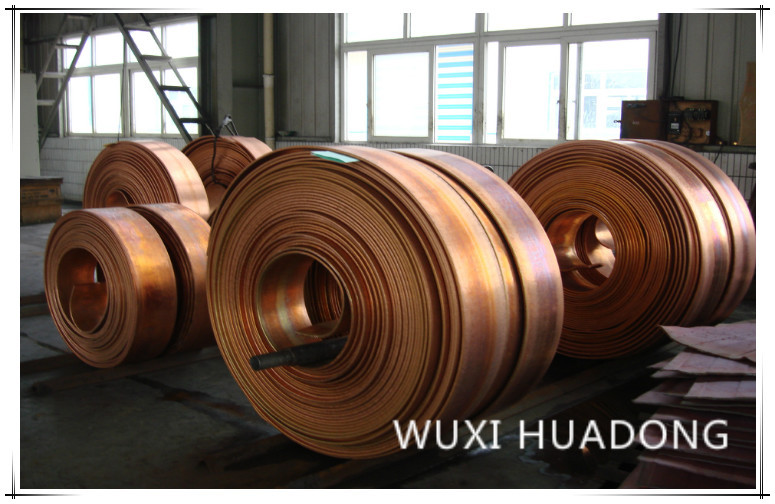

Máy đúc liên tục tấm đồng
Mô hình | Nóng chảy tỷ lệ | Nhỏ. khả năng nóng chảy | Quyền lực | Điện áp định mức | Xếp hạng freq. | Giai đoạn | Nhiệt độ hoạt động | Tiêu thụ điện năng (nóng chảy) | Áp lực nước làm mát | |
Nóng chảy | Giữ | |||||||||
Thứ tự | T | Kỵ | Kỵ | V | HZ | o C | Kw.h / T | Mpa | ||
Phòng tập thể hình-200 | 0,2 | 0,15 | 60 | 30 | 380V / 50Hz, hoặc theo yêu cầu | 3 | 1250 | 300 | 0,2-0,4 | |
Phòng tập thể hình-300 | 0,3 | 0,2 | 90 | 45 | 280 | |||||
Phòng tập thể hình-500 | 0,5 | 0,3 | 120 | 55 | 260 | |||||
Phòng tập thể hình-750 | 0,75 | 0,5 | 180 | 70 | 260 | |||||
Phòng tập thể hình-1000 | 1 | 0,55 | 240 | 70 | 260 | |||||
Phòng tập thể hình-1500 | 1,5 | 0,6 | 360 | 95 | 240 | |||||
Phòng tập thể hình-2000 | 2 | 0,7 | 480 | 120 | 240 | |||||
Phòng tập thể hình-3000 | 3 | 0,85 | 720 | 160 | 230 |

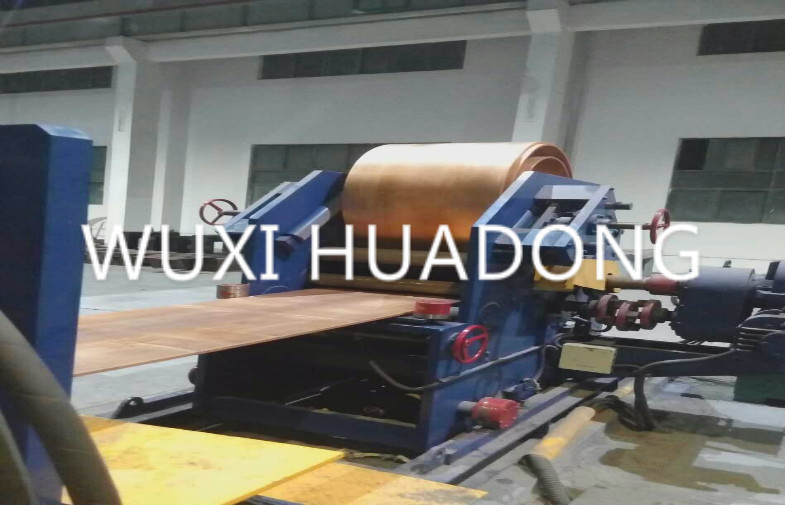

Máy đúc liên tục tấm đồng
Sơ đồ quy trình:
1. GIẢI QUYẾT

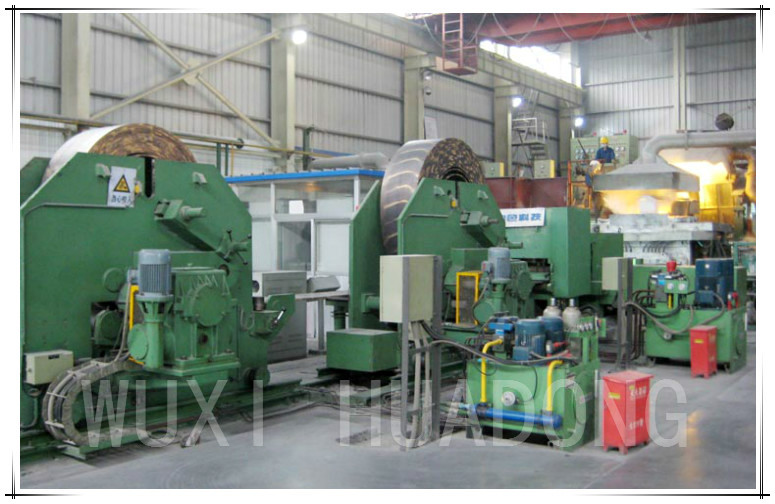

Thiết bị chính của dây chuyền sản xuất
lò nung chảy, lò giữ, khuôn, máy đúc đảo ngược du lịch vi mô, máy cắt đồng bộ * 2, máy cuộn dây * 3, bộ phận thủy lực, bộ phận làm mát, và bộ điều khiển cơ điện, v.v.
* 1.1 Để đúc kim loại nguyên chất hoặc các yêu cầu đặc biệt, có thể sử dụng lò kết hợp giữ lò luyện kiểu kênh phụ hoặc lò kết hợp giữ lò luyện loại kênh có thể điều khiển được;
* 1.2 Để sản xuất phôi hình tròn, hình ống và hình đặc biệt, có thể sử dụng máy cưa đồng bộ cắt theo chiều dài;
* 1.3 Để sản xuất phôi hình tròn, hình ống và hình đặc biệt, nền tảng vật liệu để nhận và lưu trữ phôi có thể được thông qua.
2. PARAMETERS KỸ THUẬT CỦA THIẾT BỊ
1.1 | Tốc độ đúc : | |
Tốc độ kéo | 0-64 mm / s (Điều chỉnh vô cấp) | |
Tốc độ lùi | 0-64 mm / s (Điều chỉnh vô cấp) | |
Dải tốc độ tối ưu | 90-120mm / phút | |
1.2 | Sức mạnh thiết bị : | |
Lò kết hợp: Luyện kim Giữ | 500 nghìn 200 nghìn | |
Máy kéo | 7,5 nghìn | |
Ứng suất cắt thủy lực | 80T | |
1.3 | Độ dày cắt | 20 mm (tối đa) |
1,4 | Thông số máy dầu C | |
Trọng lượng cuộn | 6000Kg | |
Đường kính trong của cuộn dây | Φ500-800mm | |
Đường kính cuộn | 1600mm | |
1,5 | Giá trị tiếng ồn của máy | Dưới 85 dB |
1.6 | Chiều cao của dây chuyền vận hành máy | + 1000mm |
1.7 | Hướng máy | Ổ đĩa bên phải |
1.8 | Công suất P | |
2 sợi: 750-1200Kg / giờ | chiều rộng: độ dày 470mm: 25 mm | |
Thiết bị lắp ráp máy điện | 700Kw |
3. CÁC PARAMETERS QUY TRÌNH CHÍNH
1 | Đầu ra | 750-1200Kg / giờ |
2 | Phạm vi điều chỉnh nhiệt độ | 001300oC |
3 | Kiểm soát nhiệt độ chính xác của lò cách nhiệt | ± 5oC |
4 | Dung sai dọc và ngang | Ngang: + 0.10mm Dọc: ± 0,20mm |
5 | Phạm vi điều chỉnh đẩy và kéo | Đẩy: 0-64mm / s ± 0.1mm (không điện) Kéo: 0-64mm / s ± 0.1mm (không điện) |
6 | Đường cong hình liềm | 1,5mm / m |
7 | Phạm vi điều chỉnh kéo | Kéo: 0-64mm / s ± 0.1mm (không điện) Backsteppingl: 0-64mm / s ± 0.1mm (không điện) |
số 8 | Kéo tốc độ đường tối đa | 120mm / phút |
9 | Phạm vi điều chỉnh cuộn | Đường kính trong của cuộn dây Φ500-Φ800mm Đường kính ngoài của cuộn dây Φ1600mm |
10 | Tốc độ cuộn tối đa | 250mm / phút |
11 | Phạm vi điều chỉnh đàn hồi | 0,95-0,75 |
12 | Tháp của coiliing | ≤40m |
13 | Đơn vị tiêu thụ điện năng | 430kWh / t |
4. DANH SÁCH CÁC BỘ PHẬN THIẾT BỊ
Không. | Tên thiết bị và Spec. | Đơn vị | Định lượng |
1 | Bộ phận máy móc | ||
1.1 | Nóng chảy và giữ lò kết hợp | bộ | 1 |
1.2 | Khuôn | bộ | 2 |
1.3 | Máy kéo | bộ | 1 |
1,4 | Máy cắt thủy lực | bộ | 1 |
1,5 | Máy cuộn | bộ | 2 |
2 | Hệ thống thủy lực | ||
2.1 | Trạm thủy lực kết hợp | bộ | 1 |
2.2 | Máy cắt thủy lực trạm thủy lực | bộ | 1 |
2.3 | Dragger và cuộn máy trạm thủy lực | bộ | 1 |
3 | Hệ thống điều khiển điện | ||
3,1 | Hệ thống điều khiển lò điện tần số | Bộ | 2 |
3.2 | Hệ thống điều khiển tự động | bộ | 1 |
4 | Tài liệu kỹ thuật với thiết bị | bộ | 2 |
4.1 | Sơ đồ lắp đặt thiết bị | tập tin | 1 |
4.2 | Đặc điểm kỹ thuật thiết bị | tập tin | 1 |
4.3 | Sơ đồ nguyên lý của hệ thống điều khiển điện | tập tin | 1 |
4,4 | Bố trí tủ điều khiển | tập tin | 1 |
4,5 | Đặc điểm kỹ thuật sản phẩm cho các thiết bị điện chính | tập tin | 1 |
4.6 | Sơ đồ hệ thống thủy lực | tập tin | 1 |
4,7 | Chương trình PLC | tập tin | 1 |
5. DỊCH VỤ SAU
1. Cơ quan chính của thiết bị sẽ có một năm bảo hành miễn phí và các thành phần đặc biệt sẽ được thảo luận riêng;
2. Trong thời gian sản xuất thử nghiệm (trong vòng 3 tháng sau khi vận hành thiết bị kết thúc), công ty chúng tôi sẽ cử một kỹ thuật viên chuyên nghiệp để theo dõi dịch vụ;
Trong thời hạn bảo hành, nếu xảy ra lỗi do vấn đề chất lượng, công ty chúng tôi sẽ cử nhân viên đến địa điểm để giải quyết vấn đề trong vòng 72 giờ sau khi nhận được thông báo;
Sau khi hết thời gian bảo hành của thiết bị, công ty chúng tôi sẽ cung cấp các giải pháp hiệu quả trong vòng 24 giờ sau khi nhận được thông báo và sẽ cử nhân viên đi bảo trì nếu người dùng không giải quyết được vấn đề, chỉ tính chi phí.
Để đại tu thiết bị hàng năm, công ty chúng tôi sẽ cử kỹ thuật viên chuyên nghiệp tham gia cùng người dùng để xây dựng kế hoạch quay vòng miễn phí;
Trong thời hạn bảo hành, công ty chúng tôi có thể cử kỹ thuật viên chuyên nghiệp đến công trường để kiểm tra tình trạng hoạt động của thiết bị và cung cấp dịch vụ tại hiện trường.
Sau khi hết thời gian bảo hành của thiết bị, một lần ghé thăm trở lại có thể được thực hiện theo lời mời mỗi nửa năm một lần.
3. Nếu công ty chúng tôi có các điểm đổi mới và cải tiến hoặc đề xuất mang tính xây dựng cho các thiết bị tương tự, chúng tôi sẽ thông báo kịp thời cho người dùng.
