Các thành phần chính

1) Lò nung cảm ứng

Lò cảm ứng bao gồm thân lò, khung lò và cuộn cảm. Mặt ngoài của thân lò là kết cấu thép và bên trong bao gồm gạch đất sét nung (耐火砖,) và cát thạch anh (石英 砂). Chức năng của khung lò là hỗ trợ toàn bộ lò. Lò được cố định trên đế bằng vít chân. Cuộn cảm được tạo thành từ cuộn dây, áo nước, lõi sắt và vòng đồng. Có cuộn dây với áo nước ở phía điện áp cao. Điện áp được điều chỉnh từng bước từ 90V đến 420V. Có các vòng đồng ngắn mạch ở phía điện áp thấp. Sau khi thiết lập một mạch điện, nó có thể phát ra dòng chảy lớn (浮现 出现) trong vòng đồng với cảm ứng điện từ (电磁 感应). Dòng chảy lớn có thể làm chảy vòng đồng và đồng điện phân (电解铜 ted vào lò. Áo nước và cuộn dây được làm mát bằng nước. Nước làm mát đang quay vòng và được cung cấp bởi hệ thống nước làm mát.

2) Máy đúc liên tục, cuộn dẫn hướng và thiết bị giới hạn

Máy đúc liên tục là bộ phận chính của hệ thống. Nó bao gồm cơ chế vẽ (机械 原理), theo cơ chế mức chất lỏng và chất kết tinh. Cơ chế vẽ được tạo thành từ động cơ AC servo, hai nhóm con lăn vẽ, v.v. Nó có thể tạo ra vòng quay 0-1000 lần (间距) mỗi phút và kéo thanh đồng liên tục bằng các con lăn vẽ. Cơ chế sau đây của mức chất lỏng đảm bảo rằng độ sâu của chất kết tinh chèn vào chất lỏng đồng tương đối ổn định. Chất kết tinh có thể làm mát chất lỏng đồng vào thanh đồng bằng cách trao đổi nhiệt. Mỗi tinh thể có thể được thay đổi và kiểm soát một mình.

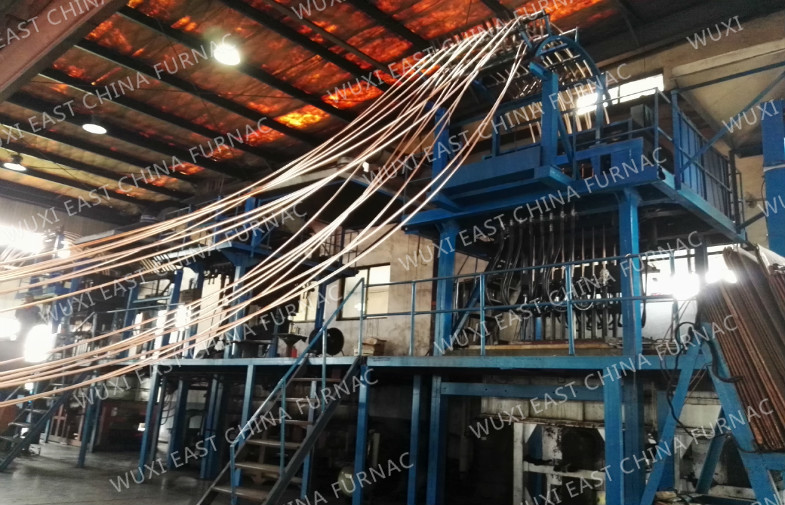

Khung của cuộn dẫn hướng được lắp đặt phía trên máy đúc liên tục. Nó bao gồm nền tảng, hỗ trợ, ròng rọc hướng dẫn dọc và xi lanh. Nó có thể dẫn thanh đồng đến mọi máy gió hai đầu mà không bị xáo trộn (干扰).

Có một thiết bị kiểm soát tốc độ giữa máy đúc và máy cất để đồng bộ hóa tốc độ đúc và tốc độ tiếp nhận với các bộ thay đổi tần số.

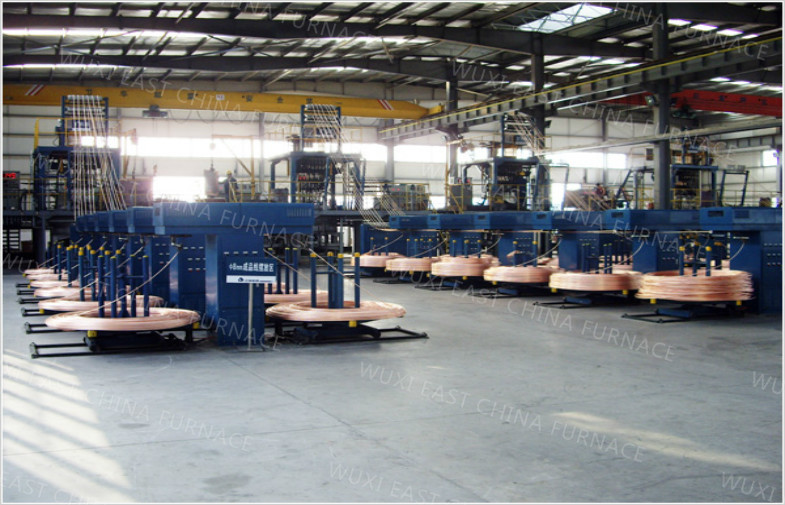

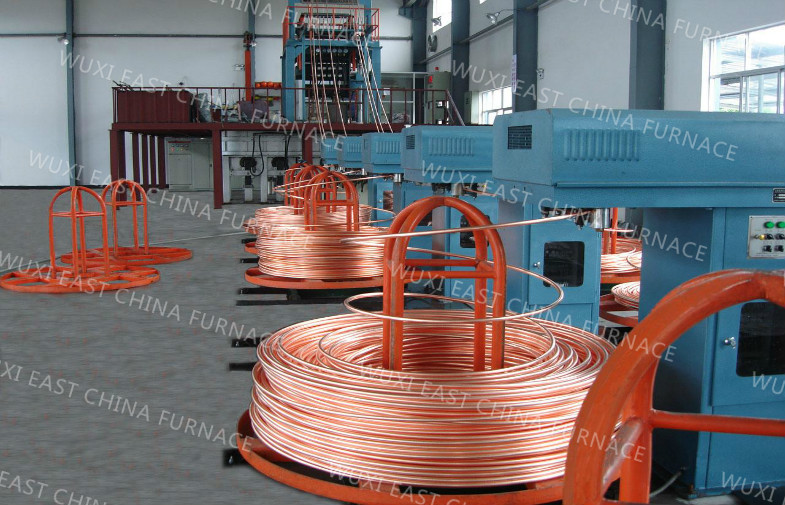

3) Máy gắp hai đầu

4) Hệ thống nước làm mát

Hệ thống nước làm mát là một hệ thống đi xe đạp. Nó có thể cung cấp nước làm mát 0,2-0,4Mpa cho tủ đông, áo nước, cuộn dây. Nó bao gồm hồ nước 150M3, máy bơm nước, ống và tháp nước làm mát. Nhiệt độ của nước cung cấp cho hệ thống là 20oC -30 và lưu lượng nước là 50 M3 / H.

Hệ thống điện. Hệ thống điện bao gồm hệ thống điện và điều khiển. Hệ thống điện cung cấp năng lượng cho mọi cuộn cảm thông qua các tủ điện. Hệ thống điều khiển điều khiển lò kết hợp, máy chính, máy gió hai đầu và hệ thống nước làm mát cam kết () để chúng hoạt động theo thứ tự. Hệ thống điều khiển của lò kết hợp bao gồm hệ thống lò nóng chảy và hệ thống lò giữ. Tủ vận hành lò nóng chảy và tủ vận hành lò giữ được lắp đặt gần hệ thống.

5) Hệ thống điều khiển điện

Hệ thống điều khiển điện máy chính bao gồm động cơ vẽ, động cơ thang máy (升降机) và hệ thống điều khiển điện của chúng. Động cơ vẽ chỉ được xử lý (处理,) hệ thống điều khiển. Mỗi máy gió hai đầu được điều khiển một mình. Một bảng điều khiển cất cánh được cố định trong khung của máy gió hai đầu. Núm điều khiển của nó (旋钮) được cố định trên bề mặt của khung. Hệ thống điện nước làm mát là một hộp điều khiển treo trên tường của phòng bơm nước. Nó có thể điều khiển hai máy bơm nước.

Tiêu chuẩn kỹ thuật thanh đồng cuối cùng
