Thông số công nghệ chính cho máy đúc thanh đồng
| Hàng năm 2000MT D17mm-30mm |
| Model: HDSYUCM-2000 |
| Công suất hàng năm: 2000mt |
| Cấu trúc lò: Lò nung hai thân 300type (lò 1.melting 2. lò giữ) |
| Đúc sợi: 4 |
| Đường kính que đúc: 17mm. |
| tốc độ đúc: 0-1000mnVmin |
| thời gian làm việc hàng năm: 7920h |
| Độ chính xác thanh lý: ± 2 mm |
| Tiêu chuẩn cuộn dây Take-up; <p700mrrp << p15CI0mnv <800mm |
| Vận tốc nóng chảy đồng: 260kg / h |
| Tiêu thụ năng lượng nóng chảy đồng: <350kwh / lon |
| Hình thức Take-up: điều chỉnh tự động |
| Cách tiếp cận điều khiển tấm Take-up: đẩy bằng thanh đồng, điều chỉnh bằng tay |
| Nguyên liệu cho ăn mảnh methoctwhole của catốt đồng điện phân được nuôi bằng tời điện |
| Phương pháp điều khiển hướng lên: được điều khiển bởi động cơ AC servo, chuỗi truyền được điều khiển bởi bộ vành đồng bộ không khe hở |
| Phương pháp kẹp que; kẹp tay |
| Giao diện hoạt động: hiển thị ngày, động cơ seoo được điều khiển bằng màn hình cảm ứng |
| Tổng công suất: 150KW AC ba pha 380V |
Thành phần thiết bị
Tấm đồng điện phân (đồng catốt / phế liệu đồng 99,9%) - thiết bị sạc (có thể khớp) - hệ thống lò (lò nung - kho chuyển tiếp - lò giữ) - đúc kết tinh máy đúc liên tục ) - máy kéo - thiết bị tốc độ - cuộn dây tự động máy - để bán hoặc xử lý sâu
Sơ đồ

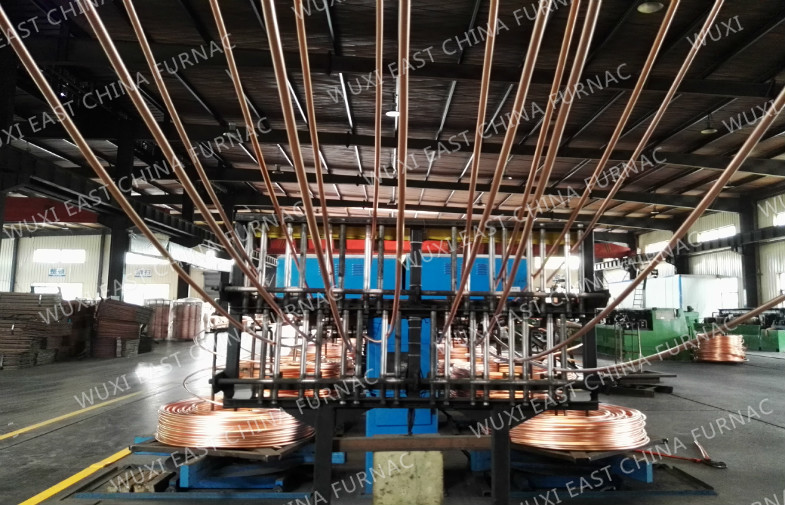

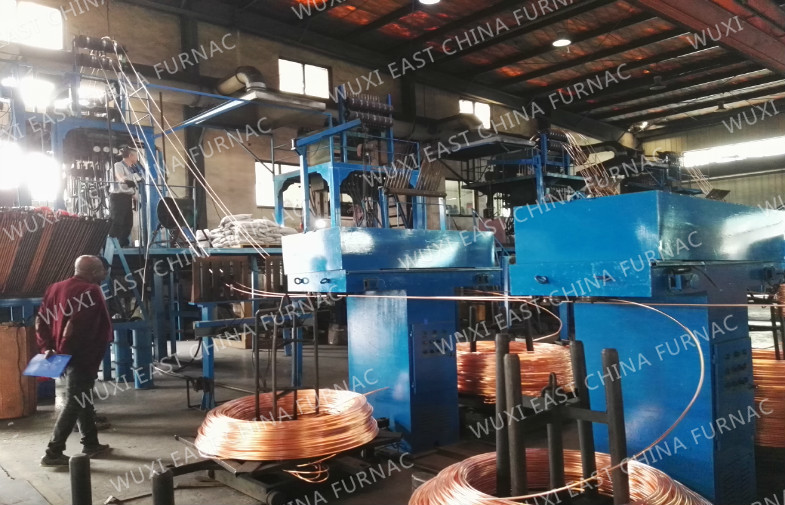

Tấm đồng điện phân (phế liệu đồng 99,9%) được nối vào các lò nung chảy thông qua thiết bị sạc (theo nhu cầu của người dùng), (nếu nguyên liệu thô không phải là đồng đỏ 1 #, công ty chúng tôi có thể thiết kế và lắp đặt lò phản xạ trước khi tan chảy lò để loại bỏ tạp chất đồng). Tấm đồng thông qua cuộn cảm loại W thành chất lỏng, sau đó chảy trơn tru từ kho chuyển tiếp sang lò giữ, và sau đó trong quá trình khử ổn định qua bề mặt phủ than, cuối cùng được kết tinh nhanh chóng đến thanh đồng đúc bằng kết tinh của nhà máy u ám bằng quá trình thanh đồng lên trên cùng một lúc, thanh đồng đúc được đúc lên xen kẽ thông qua hai con lăn lực kéo. Thanh đồng đúc thông qua máy kéo, và bánh xe, bánh răng điều chỉnh tốc độ, sau đó đến máy ding win tự động để cuộn thanh đồng.
Không | Tên | Quatity | Nhận xét |
| 1 | Upcasting tan chảy và giữ lò kết hợp khó khăn | 1 bộ | |
Cuộn lò nóng chảy | 1 bộ | ||
Áo nước nóng chảy | 1 bộ | ||
Lõi thép nóng chảy | 1 bộ | ||
Kênh nóng chảy lò nóng chảy | 1 bộ | ||
Giữ cuộn lò | 1 bộ | ||
Giữ áo nước lò | 1 bộ | ||
Giữ lõi thép lò | 1 bộ | ||
Tổ chức kênh nóng chảy | 1 bộ | ||
| 2 | Gạch chịu lửa lò nung | 1 bộ | |
Vật liệu Ramming | 1 bộ | ||
Al sợi gốm ván (độ dày20mm) | 1 bộ | ||
Nhiệt độ đo cặp nhiệt độ | 1 bộ | ||
Trường hợp cặp nhiệt điện | 1 bộ | ||
Thiết bị theo dõi mức chất lỏng đồng | 1 bộ | ||
Lò nóng chảy và tủ điều khiển lò giữ | 1 bộ | ||
| 3 | Máy đúc điều khiển Servo 10strands | 1 bộ | |
Tổ chức định hướng dòng | 1 bộ | ||
Hệ thống điều khiển điện PLC, động cơ Servo | 1 bộ | Công suất động cơ servo: 4.4KW Yaskawa, Nhật Bản PLC: Mitsubishi, Nhật Bản | |
Nền tảng nâng | 1 bộ | ||
Nền tảng hoạt động lên sóng | 1 bộ | ||
Quầy vận hành servo | 1 bộ | ||
| 4 | Khung giới hạn phát sóng | 1 bộ | |
| 5 | Hệ thống phân phối nước làm mát khuôn và lò | 1 bộ | |
Bao gồm: Hiển thị nhiệt độ, bảng nhiệt độ nước, đồng hồ đo áp suất thủy lực, vv | |||
Bỏ qua đường ống, van, | 1 bộ | ||
| 6 | Chuyển đổi tần số d cực khó khăn máy cuộn | 5 giây | Tự động, chuyển đổi tần số |
Bao gồm: trường hợp cuộn, xe đẩy cuộn, giá đỡ, bộ điều khiển, động cơ chuyển đổi tần số, giảm tốc, vv | |||
| 7 | Khuôn u ám liên tục | 10 bộ | |
Thanh giả và đầu | |||
Khuôn than chì chết | 30 | ||
Vỏ và áo than chì | 30 | ||
Kết nối nhanh | 15 chiếc | ||
Vòi | 5 đồng | ||
| số 8 | Vật liệu lắp đặt | 1 bộ | |
Dây điện, dây cáp, đường tín hiệu |
