Đồng chữ nhật đồng đỏ Đồng trục đứng liên tục đúc tự động

Trung Quốc Đồng chữ nhật đồng đỏ Đồng trục đứng liên tục đúc tự động nhà cung cấp

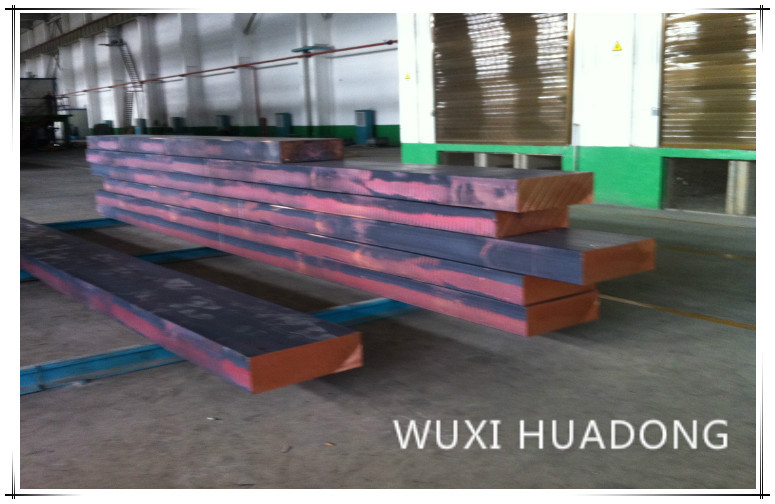

Hình ảnh lớn :  Đồng chữ nhật đồng đỏ Đồng trục đứng liên tục đúc tự động

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Jingjie
Số mô hình: GVT

Thanh toán:

Số lượng đặt hàng tối thiểu: 1bộ
Giá bán: negotiation
chi tiết đóng gói: Đóng gói trong hộp gỗ để đóng gói bên ngoài
Thời gian giao hàng: 30 ngày làm việc sau khi nhận được thanh toán của bạn
Điều khoản thanh toán: T/T hoặc L/C
Khả năng cung cấp: 10sets mỗi tháng
Contact Now
Chi tiết sản phẩm
Loại thiết bị: Thẳng đứng Phương thức sản xuất: Bán liên tục
Chất liệu sản phẩm: Đồng đỏ Độ dày sản phẩm: (80-300) mm
Chiều rộng của sản phẩm: (420 - 1200) mm Sản lượng sản xuất: 5Tons

Máy đúc liên tục dọc hình chữ nhật màu đỏ hình chữ nhật

Ⅰ. Thông số kỹ thuật:

1. Các loại thông số kỹ thuật đúc

* Đồng đỏ

1.1 Phôi rỗng (hình ống)

a. Độ dày * phạm vi rộng (80-- 300) * (420 - 1200) mm 1.2 Phôi rỗng (hình ống)

b. Chiều dài được quyết định theo yêu cầu của khách hàng

c. Số lượng dây chuyền sản xuất Để được quyết định theo phần và đầu ra

1.2 Phôi hình tròn

a. Đường kính phạm vi Φ (80-- 350) mm

b. Chiều dài được quyết định theo yêu cầu của khách hàng

c. Số lượng dây chuyền sản xuất Để được quyết định theo phần và đầu ra

Được quyết định theo yêu cầu của khách hàng trong các phần hình gần

Ví dụ về chương trình

1. Đặc điểm kỹ thuật phôi

Độ dày * phạm vi rộng (80 - 300) * (420 - 1200) mm

2. Trọng lượng đúc hiệu quả: ≥5t

3. Khu vực lò nóng chảy (kể cả lò): 5000 * 7000mm
4. nền tảng chiều cao: 2500mm
5. Máy đúc chì có diện tích: 4000 * 2500mm
6. Đúc giếng hướng dẫn chiều rộng: 2500 x 2500 x chiều sâu 6000mm
7. Lò làm mát nước: 15m³ / h
8. Khuôn nước làm mát: 12m³ / h

Ⅲ. Thành phần của thiết bị:

Lò nóng chảy, thiết bị khuôn mẫu xe đẩy và khuôn, dây thanh bán liên tục hướng dẫn đúc máy (sau đây gọi tắt là hướng dẫn đúc máy), hệ thống nước làm mát, hệ thống thủy lực, hệ thống điều khiển điện, dụng cụ đặc biệt.

1.1 Lò nóng chảy

Lò nóng chảy là thiết bị lõi đầu tiên trong dây chuyền sản xuất, nó có công suất lớn, yêu cầu công suất cao. Các đặc điểm sau đây của lò.

1.1.1. Thân lò hình thùng đứng, với một lò nề đơn giản, cho ăn, bao phủ, làm sạch và các hoạt động khác. Ưu điểm của vật liệu xây dựng thuận tiện, diện tích chiếm dụng nhỏ, bức xạ nhiệt bề mặt thấp và mức tiêu thụ điện năng thấp, v.v.

1.1.2. Sử dụng "W" loại rãnh nóng chảy phản lực, giảm chênh lệch nhiệt độ nóng chảy;
3 việc sử dụng một kênh làm mát nước có thể được unloaded cảm biến, tăng cường khả năng tương thích thành phần

1.1.3. Sử dụng một kênh làm mát bằng nước có thể được tháo dỡ cảm biến, tăng cường khả năng tương thích thành phần;

1.1.4. Lò nghiêng và nắp lò được vận hành bằng áp suất thủy lực, cân bằng vận hành và kết cấu tin cậy;

1.1.5 hình chữ nhật miệng, cho 1100 x 900mm cathode đồng nguyên liệu không thể cắt
Cắt, cho ăn toàn bộ;

1.1.6 Vật liệu chịu lửa của lò sử dụng các nhà sản xuất thương hiệu để cung cấp lò nung cảm ứng hiệu suất cao.

1.1.7 Thông số kỹ thuật
1.2.1 Công suất định mức: 2.5t

1.2.2 Công suất tối đa: 3.5t
1.2.3 công suất định mức: 600kW

1.2.4 Điện áp định mức: 600V
1.2.5 Tỷ lệ nóng chảy: 2.2t / h

1.2.6 Công suất tiêu thụ: dưới 280kwh / t
1.2.7 Nhiệt độ làm việc: 1250

1.2.8 Nước làm mát: 4 ~ 5m³ / h

1.2 Máy đúc chì

1.2.1 Thông số kỹ thuật :
1.2.1.1 Khả năng chịu lực tối đa lớn hơn hoặc bằng 10t

1.2.1.2 Khả năng chịu lực hiệu quả:> 6t
1.2.1.3 Chiều dài của thanh vặn: 7800mm

1.2.1.4 Đường kính vít: Tr220 * 18mm
1.2.1.5 Chiều dài thanh: 7500mm

1.2.1.6 Đường kính thanh: đường kính 315mm
1.2.1.7 Hành trình tối đa: 6500mm
1.2.1.8 Động cơ truyền động: Động cơ servo đồng bộ AC,

1.2.1.9 Công suất động cơ truyền động: 7.5KW.
1.2.1.10 Tốc độ đúc chì: 0 ~ 320mm / phút,

1.2.1.11 Vô cấp điều chỉnh
1.2.1.12 Tốc độ trả về nhanh: hơn 500mm / phút
1.2.1.13 Bôi trơn bằng lụa: Lưu lượng danh nghĩa 50mL / phút,

1.2.1.14 Áp suất danh nghĩa 20MPa

1.3 Xe đẩy khuôn
Chiếc xe tinh thể cho thiết bị cố định tinh thể, nó có thể di chuyển bên để nạp và dỡ khuôn, hướng dẫn và đúc đầu và nâng phôi, khuôn xe đẩy có vị trí và thiết bị khóa, để xe có thể vững chắc ở vị trí dẫn đầu bằng xe hơi để thay thế bảng điều khiển cứu trợ, có thể thích nghi với các thông số kỹ thuật khác nhau và số lượng dòng chảy của tinh thể. Cấu hình của chuyển đổi tần số rung động cơ thiết bị ổ đĩa, sức mạnh của nó là 2.2kW, tần số rung động là 0 ~ 160 lần / phút, biên độ là 0 ~ 12mm.

1.4 Khuôn mẫu
Các bức tường bên trong của các vật liệu kết tinh cho đồng (cũng bởi bên một tài nguyên sản xuất, zirconium và đồng), graphite ngâm tẩm tập hợp có lợi cho việc cải thiện chất lượng bề mặt. Ngoài các phương pháp thông thường, nguyên tắc đúc liên tục của thép có thể được rút ra từ việc sử dụng một khuôn hẹp tốc độ cao làm mát tốc độ nước khuôn mẫu để tạo thuận lợi cho việc tránh hiệu quả của một phần sôi nước làm mát.
Thông số kỹ thuật:
Áp suất nước làm mát: 0.05 ~ 0.15MPa nước làm mát comsumption: 80 ~ 100m³ / h

1.5 Vỏ bọc bảo vệ
Vỏ bảo vệ không khí có thể được thông qua các đại lý bảo vệ khí (khí công nghiệp) để bảo vệ mức chất lỏng bên trong tinh thể, làm giảm các khuyết tật của xỉ oxit.

1.6 Hệ thống làm mát bằng nước
Hệ thống làm mát bằng nước chủ yếu được sử dụng để làm mát thiết bị dây chuyền sản xuất, cụ thể là vỏ cảm biến, cuộn dây, áo nước, cáp làm mát bằng nước, máy biến áp, lò phản ứng cân bằng pha; nó bao gồm một bộ phân phối nước, bộ thu hồi nước và các đường ống liên kết, các van và các loại khác, bao gồm cả loại trả về có thể bằng áp suất và hai loại áp lực cho Đảng được lựa chọn; có chức năng như áp lực nước, hiển thị nhiệt độ nước, điều khiển và báo động, khóa liên động.
Thông số kỹ thuật:
1.6.1 Áp lực đầu vào: 0.3 ~ 0.4MPa,

1.6.2 Nhiệt độ đầu vào: 5 ~ 45 độ,

1.6.3 Lượng nước tiêu thụ: 18 ~ 20t / h
1.6.4 Nhiệt độ đầu ra: nhỏ hơn 55 ℃,

1.6.5 Cho phép nhiệt độ tăng lên: ít hơn 20 ℃ (ở nhiệt độ đầu vào tối đa),
1.6.6 Tổng độ cứng (CAO): nhỏ hơn 10mg tương đương / L,

1.6.7 Khả năng chịu nước: lớn hơn 2000 / cm.

1.7 Hệ thống thủy lực
Hệ thống thủy lực cho lò nung nóng chảy nghiêng, lò nung mở và đóng và cách nhiệt rót lò trước và sau khi đi bộ, nâng và đổ, mở và đóng nắp, thông qua trạm thủy lực tập trung cung cấp chất lỏng, điều khiển van điện thủy lực.
Thông số cơ bản: bồn chứa dầu (xuất hiện): 1300 * 900 * 700mm (thép không gỉ)
Công suất hiệu quả: 600L
Đánh giá áp suất làm việc: 16MP
Tốc độ dòng danh nghĩa: 40L / phút
Động cơ bơm dầu: 15kw * 2 (một sử dụng, một chế độ chờ)

1.8 Hệ thống điều khiển điện tử
Hệ thống điều khiển điện của thiết bị được điều khiển lò nóng chảy, máy đúc chì, hệ thống làm mát bằng nước, hệ thống thủy lực, công ty chúng tôi cung cấp thiết bị điều khiển điện trưởng thành và ổn định để hoàn thành các chức năng vận hành cần thiết theo yêu cầu của từng sản phẩm. hệ thống và linh kiện điện được sử dụng trong tất cả các nhà sản xuất nổi tiếng trong nước và nước ngoài của sản phẩm gốc, và để lại một khả năng lợi nhuận nhất định, để đảm bảo độ tin cậy và khả năng ứng dụng của thiết bị. Trong số đó:
Các hướng dẫn máy đúc servo điều khiển bởi các thương hiệu nhập khẩu (Nhật Bản Yaskawa 7.5kW hệ thống servo) mô-men xoắn cao hệ thống servo AC kỹ thuật số.

Ⅲ. Linh kiện thiết bị Danh sách dây chuyền sản xuất đúc liên tục theo chiều dọc cho phôi tròn

Không. Tên thiết bị và thông số kỹ thuật. Đơn vị Số lượng Nhận xét
1 Lò đúc liên tục bán bộ 1 600KW
2 5T dây thanh bán liên tục máy đúc bộ 1
3 Xe đẩy khuôn bộ 1
4 Khuôn bộ 1
5 Hệ thống truyền tải máy đúc bộ 1
6 Hệ thống điện máy đúc bộ 1
7 Đầu thanh giả khuôn bộ 1
số 8 Hệ thống điều khiển chiều dài bộ 1
9 Nhà phân phối nước làm mát bộ 1
10 Hệ thống thủy lực bộ 1

11 Hệ thống vận hành bằng điện et 1
