Nhà máy đúc liên tục đồng tự động Dây đôi 450x14 mm

Trung Quốc Nhà máy đúc liên tục đồng tự động Dây đôi 450x14 mm nhà cung cấp

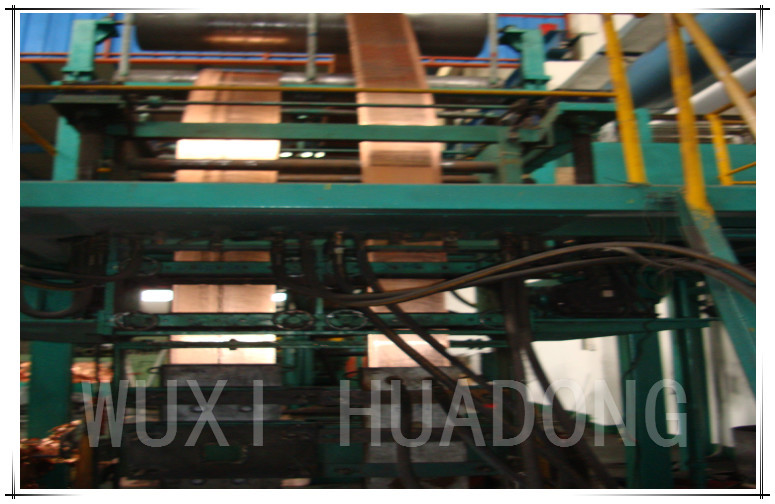

Hình ảnh lớn :  Nhà máy đúc liên tục đồng tự động Dây đôi 450x14 mm

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Jingjie
Số mô hình: GVT

Thanh toán:

Số lượng đặt hàng tối thiểu: 1bộ
Giá bán: negotiation
chi tiết đóng gói: Đóng gói trong hộp gỗ để đóng gói bên ngoài
Thời gian giao hàng: 30 ngày làm việc sau khi nhận được thanh toán của bạn
Điều khoản thanh toán: T/T hoặc L/C
Khả năng cung cấp: 10sets mỗi tháng
Contact Now
Chi tiết sản phẩm
Chất liệu sản phẩm: hợp kim magiê đồng Sản phẩm: Dải
Đường kính sản phẩm: width450mm × thickness14mm × 2strands Kiểu: Trở lên
Chiều dài: Tùy chỉnh Nóng chảy Lò loại: Hai lò cảm ứng lõi tần số kết nối

Đồng tự động đúc liên tục nhà máy sợi kép 450x14 mm dải


Thông số kỹ thuật của dây chuyền sản xuất
1, quá trình dây chuyền sản xuất
Cho ăn, nấu chảy, tĩnh, cách nhiệt, kết tinh, kéo, đập, cưa và cắt
2, dây chuyền sản xuất thiết bị
Hai lò nung cảm ứng lõi lò nối liền 1 bộ

hợp kim đồng chì khuôn 2 bộ

bốn cột servo ổ đĩa lên máy chì 1 bộ

Coiler với một lõi reel 2 bộ
3, thông số kỹ thuật chính của thiết bị dây chuyền sản xuất
3.1 Hai lò cảm ứng lõi tần số kết nối
Lò điện: 120KW giữ + 210KW nóng chảy
3.1.1 Các thông số kỹ thuật chính của bộ phận nóng chảy
(1) công suất định mức: 210KW;
(2) điện áp định mức: 380V;
(3) tần số: 50HZ;
(4) tốc độ nóng chảy: 750kg / h (+ +);
(5) công suất định mức: 2.5t;
(6) tiêu thụ điện năng: ít hơn 280kwh / t;
(7) hệ số công suất: 0,95-1 (sau khi bồi thường);
(8) nhiệt độ tối đa của lò: 1350.
3.1.2 Các thông số kỹ thuật chính của Ban tổ chức
(1) công suất định mức: 120KW;
(2) điện áp định mức: 380V;
(3) tần số: 50HZ;
(4) công suất định mức: 3.5t;
(5) hệ số công suất: 0,95-1 (sau khi bồi thường);
(6) nhiệt độ tối đa của lò: 1350.
3.2 khuôn hợp kim đồng hợp kim
Đặc điểm kỹ thuật đúc chì: rộng 450mm * dày 14mm * 2
3,3 bốn cột servo ổ đĩa lên máy
(1) công suất động cơ servo: 4.4KW;
(2) tốc độ đúc chì: 50-150mm / phút
(3) phương pháp đúc chì: Chì - dừng - Chì - dừng - rút - dừng - dẫn hai loại thông số quá trình điều chỉnh trực tuyến;
(4) đầu ra: hơn 10t;
3.4 Coiler với cuộn lõi
(1) độ dày của vật liệu cuộn: 15mm tối đa;
(2) chiều rộng cuộn: 450mm;
(3) đường kính cong: đường kính 500mm;
(4) trọng lượng curl: tối đa 8t;
(5): tối đa với đường kính curl 2100mm;
(6) công suất động cơ: 3kw;
(7) tỷ lệ giảm tốc độ: 1003.
4, thành phần chính của thiết bị dây chuyền sản xuất
4.1 Hai lò nung cảm ứng lõi thép nối liền
Lò điện chủ yếu bao gồm vỏ lò, vỏ lò, cơ thể cảm ứng, hỗ trợ, hệ thống điều khiển điện, hệ thống đo nhiệt độ và hệ thống làm mát của thiết bị.
Vỏ lò và khung đáy của thân lò trên được hàn với tấm thép Q235 và tấm thép, và phần dưới của thân cảm ứng nấu chảy và thân cách nhiệt cảm ứng được nối với thân lò trên qua một mặt bích. Rãnh nóng chảy được làm bằng đúc đồng đỏ; cốt lõi với Nhật Bản Z10 silicon thép cán nạp vào; cuộn dây với băng kính đôi quấn hình chữ nhật đồng quanh co và, cách nhiệt tốt, hiệu quả làm mát mạnh mẽ; nước làm mát áo khoác được làm bằng thép không gỉ tấm 1Cr18ni9Ti độ dày 3 mét, nó có độ bền cao, rung động từ hiệu quả tốt. Buồng lò được chia thành ba khoang, buồng nóng chảy, khoang quá mức trung gian, khoang cách nhiệt. Buồng nóng chảy của chức năng vật chất; khoang quá mức chủ yếu là đồng tĩnh nước, giảm nhiệt độ lò nung vật liệu biến động nhiệt độ tác động của nhiệt độ lò trên cách nhiệt, khoang bảo quản nhiệt chủ yếu là để cho thanh kéo cung cấp đồng nóng chảy ổn định và nhiệt độ ổn định.
Hai hệ thống điều khiển lò nung cảm ứng, bộ phận nóng chảy và cách nhiệt được sử dụng bước tự điều chỉnh điện áp điều chỉnh biến áp để điều chỉnh áp suất, áp suất điều chỉnh của 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, 90V (hàng). Bộ điều khiển nhiệt độ nóng chảy, cách nhiệt được trang bị công tắc chuyển đổi thủ công và tự động, khi công tắc trong quy trình thủ công, núm điều chỉnh điện áp để điều chỉnh điện áp đầu ra của máy biến áp, để điều khiển công suất của lò điện; khi công tắc được bố trí trong hệ thống điều khiển tự động bằng bộ điều khiển nhiệt độ thông minh nhân tạo để điều chỉnh điện áp đầu ra của áp suất máy biến áp. Một hệ thống điều khiển nhiệt độ tự động được bố trí trong phần cách nhiệt của phần nấu chảy. Cặp nhiệt điện là loại chèn ngang, và phần cách nhiệt là loại chèn.
4.2 đồng hợp kim chì khuôn
Khuôn được làm bằng một làm mát và hai làm mát. Áo khoác làm mát được làm bằng thép chịu nhiệt, và các bộ phận khác được làm bằng thép cán nguội. Với rãnh nước trong khuôn trên nước làm mát trong dòng định hướng khuôn, để đảm bảo tính đồng nhất của làm mát.
Hệ thống phân phối nước làm mát được thiết kế đặc biệt để làm mát khuôn. Hệ thống được cung cấp đồng hồ đo lưu lượng nước đầu vào và nhiệt kế nước, thuận tiện cho người dùng theo dõi và điều chỉnh hệ thống nước. Để đảm bảo sự ổn định của nguồn cung cấp nước của tinh thể, việc bổ sung hệ thống kiểm soát nhiệt độ nước tinh thể bao gồm van điều khiển điện thông minh, bộ điều khiển nhiệt độ, khi có sự thay đổi nhiệt độ nước của khuôn, thay đổi nhiệt độ chuyển tín hiệu đến van điều khiển điện thông minh, hệ thống gửi tín hiệu đến van điều khiển điện thông minh, van điều khiển điện thông minh theo tín hiệu đưa ra, điều khiển tự động kích thước của dòng nước, cường độ làm mát tấm ngưng điều chỉnh tự động, như để đảm bảo sự ổn định của nhiệt độ nước của khuôn.
4,3 bốn cột servo ổ đĩa lên máy chì
Máy dẫn hướng trên bao gồm bốn thanh đứng thẳng đứng, một thanh vặn trên và dưới của trục vít, phần công suất servo, bộ phận truyền tải điện, phần con lăn kéo và một hệ thống vận hành quy trình.
Bốn khung bài bao gồm một ống hàn vuông rỗng, phần cuộn dây di chuyển lên và xuống là do động cơ, bánh răng sâu và bộ giảm tốc sâu, dây xích và dây dẫn được cấu tạo từ một hệ thống truyền tải điện.
Khi sự thay đổi mực nước lò đồng giữ, thông qua hệ thống phát hiện theo dõi mực nước đồng, truyền tín hiệu đến hệ thống điều khiển tự động của hướng dẫn truyền tải đến động cơ, động cơ theo hướng dẫn trên thiết bị di động, và thay đổi mực nước đồng cũng đi qua hệ thống theo dõi mức chất lỏng sẽ truyền tín hiệu đến hệ thống báo động cho ăn, báo động cảnh báo, cho thấy rằng cho ăn của nhà điều hành.
Lực kéo của máy kéo bao gồm một mô tơ servo, một bộ giảm tốc, một hệ thống bánh răng, một trục truyền động, một con lăn kéo và một con lăn ép.
Hệ thống hoạt động chủ yếu bao gồm chống nhiễu của nền tảng vận hành, hệ thống servo, giao diện người máy màu 10,5 inch, bộ tiếp điểm và nút điều khiển bởi PLC và giao diện người-máy, giao diện có thể hiển thị tốc độ,

4.4 Coiler với cuộn lõi
Bao gồm một khung, một hệ thống truyền tải điện và một tấm thu dây. Khung được hàn bằng thép I-beam và ổ đĩa bao gồm một động cơ, một tốc độ giảm tốc, một thành phần trục truyền; tốc độ bằng bộ điều biến tần số để thay đổi tần số động cơ để điều khiển tốc độ động cơ.
Đĩa cất lên bao gồm thân đĩa và cơ chế sưng. Khi dải một cuộn, bởi cơ chế mở rộng của co sẽ dải ra.

5. phạm vi của dây chuyền sản xuất cung cấp

KHÔNG. TÊN SỐ LƯỢNG
1 Tủ điện 750kg / 500kg mỗi 1 bộ
2 Tủ điều khiển tự động hướng lên 1 bộ
3 Bốn cột servo ổ đĩa lên máy 1 bộ
4 Trục lăn 2 cái
5 Ống lăn 12 cái
6

Lõi sắt 750kg / 500kg

mỗi 1 bộ
7 750kg / 500kg áo khoác nước mỗi 1 bộ
số 8 Cuộn 750kg / 500kg mỗi 1 bộ
9 Kênh đồng 750kg / 500kg mỗi 1 bộ
10 hợp kim đồng chì khuôn lắp ráp 2 bộ
11 khuôn than chì 4 chiếc
12 coiler với một cuộn lõi 2 bộ
13 hai lò nung cảm ứng cơ thể 1 bộ
14 S cặp nhiệt điện tốt nghiệp 2 cái
15 Tay áo bảo vệ cặp nhiệt điện 2 cái
16 Silicon carbide bảo vệ tay áo 4 chiếc
17 Lên đầu dẫn 2 bộ
18 Kết nối nhanh 10 chiếc
19 Cát thạch anh 7tons
20 Gạch chịu lửa 1 bộ
21 Máy ngưng tụ dạng tấm 1 bộ
22 Van điều khiển điện thông minh 1 bộ

6, dây chuyền sản xuất thông tin kỹ thuật cung cấp
(1) dây chuyền sản xuất điều kiện dân sự;
(2) biểu đồ điều khiển điện;
(3) phụ tùng vẽ;
(4) hướng dẫn sử dụng;
