Máy đúc 2 sợi đồng thau ngang Dung sai 0,10mm liên tục
Ⅰ. Thông số kỹ thuật:
1. Các loại thông số kỹ thuật đúc
* Đồng thau

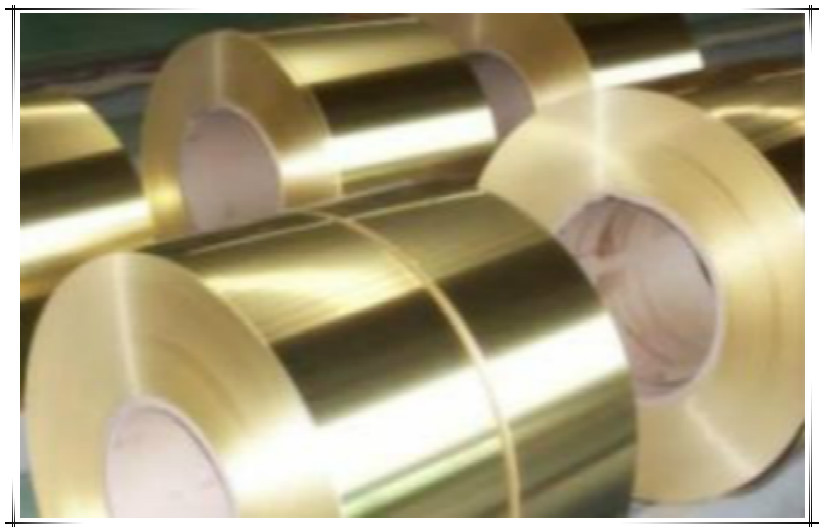

1.1 Phôi dải (hình chữ nhật)
Phạm vi độ dày * phạm vi chiều rộng (8--20) * (420--650) mm
Phạm vi đường kính trong của cuộn dây Φ (500--800) mm
Tối đa đường kính ngoài của cuộn dây Φ1600 mm
Tối đa trọng lượng cuộn 8000 KG
Số lượng dây chuyền sản xuất 1--3 dây chuyền (Được quyết định theo điều kiện phần)
.Pháp lý:
Ⅲ. Thông số kỹ thuật chính của thiết bị:
| 1.1 | Tốc độ đúc : | |
| Tốc độ kéo | 0-64 mm / s (Điều chỉnh vô cấp) | |
| Tốc độ lùi | 0-64 mm / s (Điều chỉnh vô cấp) | |
| Dải tốc độ tối ưu | 90-120mm / phút | |
| 1.2 | Sức mạnh thiết bị : | |
Lò kết hợp: Luyện kim Giữ | 500 nghìn 200 nghìn | |
| Máy kéo | 7,5 nghìn | |
| Ứng suất cắt thủy lực | 80T | |
| 1.3 | Độ dày cắt | 20 mm (tối đa) |
| 1,4 | Thông số máy dầu C | |
| Trọng lượng cuộn | 6000Kg | |
| Đường kính trong của cuộn dây | Φ500-800mm | |
| Đường kính cuộn | 1600mm | |
| 1,5 | Giá trị tiếng ồn của máy | Dưới 85 dB |
| 1.6 | Chiều cao của dây chuyền vận hành máy | + 1000mm |
| 1.7 | Hướng máy | Ổ đĩa bên phải |
| 1.8 | Công suất P | |
| 2 sợi: 750-1200Kg / giờ | chiều rộng: độ dày 470mm: 25 mm | |
| Thiết bị lắp ráp máy điện | 700Kw | |
Ⅳ. Thông số quá trình chính
| 1 | Đầu ra | 750-1200Kg / giờ |
| 2 | Phạm vi điều chỉnh nhiệt độ | 001300oC |
| 3 | Kiểm soát nhiệt độ chính xác của lò cách nhiệt | ± 5oC |
| 4 | Dung sai dọc và ngang | Ngang: + 0.10mm Dọc: ± 0,20mm |
| 5 | Phạm vi điều chỉnh đẩy và kéo | Đẩy: 0-64mm / s ± 0.1mm (không điện) Kéo: 0-64mm / s ± 0.1mm (không điện) |
| 6 | Đường cong hình liềm | 1,5mm / m |
| 7 | Phạm vi điều chỉnh kéo | Kéo: 0-64mm / s ± 0.1mm (không điện) Backsteppingl: 0-64mm / s ± 0.1mm (không điện) |
| số 8 | Kéo tốc độ đường tối đa | 120mm / phút |
| 9 | Phạm vi điều chỉnh cuộn | Đường kính trong của cuộn dây Φ500-Φ800mm Đường kính ngoài của cuộn dây Φ1600mm |
| 10 | Tốc độ cuộn tối đa | 250mm / phút |
| 11 | Phạm vi điều chỉnh đàn hồi | 0,95-0,75 |
| 12 | Tháp của coiliing | ≤40m |
| 13 | Đơn vị tiêu thụ điện năng | 430kWh / t |
Ⅴ. Danh sách các bộ phận thiết bị:
| Không. | Tên thiết bị và Spec. | Đơn vị | Định lượng |
| 1 | Bộ phận máy móc | ||
| 1.1 | Nóng chảy và giữ lò kết hợp | bộ | 1 |
| 1.2 | Khuôn | bộ | 2 |
| 1.3 | Máy kéo | bộ | 1 |
| 1,4 | Máy cắt thủy lực | bộ | 1 |
| 1,5 | Máy cuộn | bộ | 2 |
| 2 | Hệ thống thủy lực | ||
| 2.1 | Trạm thủy lực kết hợp | bộ | 1 |
| 2.2 | Máy cắt thủy lực trạm thủy lực | bộ | 1 |
| 2.3 | Dragger và cuộn máy trạm thủy lực | bộ | 1 |
| 3 | Hệ thống điều khiển điện | ||
| 3,1 | Hệ thống điều khiển lò điện tần số | Bộ | 2 |
| 3.2 | Hệ thống điều khiển tự động | bộ | 1 |
| 4 | Tài liệu kỹ thuật với thiết bị | bộ | 2 |
| 4.1 | Sơ đồ lắp đặt thiết bị | tập tin | 1 |
| 4.2 | Đặc điểm kỹ thuật thiết bị | tập tin | 1 |
| 4.3 | Sơ đồ nguyên lý của hệ thống điều khiển điện | tập tin | 1 |
| 4,4 | Bố trí tủ điều khiển | tập tin | 1 |
| 4,5 | Đặc điểm kỹ thuật sản phẩm cho các thiết bị điện chính | tập tin | 1 |
| 4.6 | Sơ đồ hệ thống thủy lực | tập tin | 1 |
| 4,7 | Chương trình PLC | tập tin | 1 |
