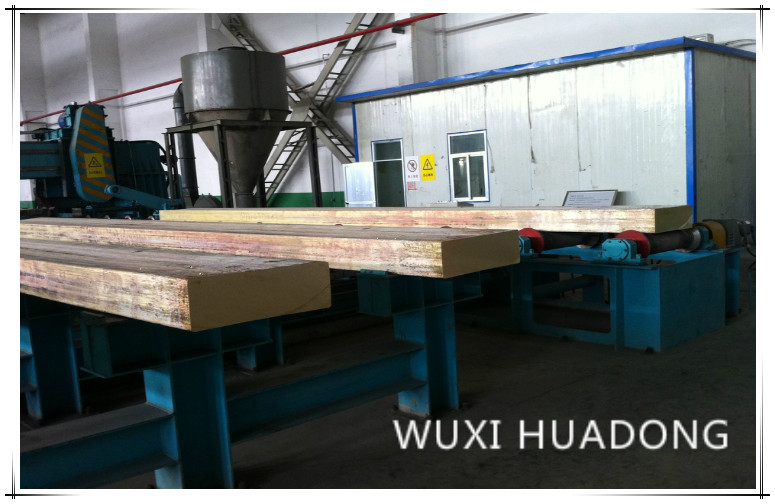

Đồng thau phẳng phôi đúc liên tục, thiết bị đúc bán liên tục
Ⅰ. Thông số kỹ thuật:
1. Các loại thông số kỹ thuật đúc
* Đồng thau
Example Ví dụ về chương trình
1. Đặc điểm kỹ thuật phôi phẳng
320 × 120 × 5000mm
2. Trọng lượng lò đúc hiệu quả: ≥1,5t
3. Yêu cầu chất lượng phôi đúc:
Ảnh hưởng của các khuyết tật trong quá trình ép đùn có thể, độ thẳng của phôi nhỏ hơn hoặc bằng 20 mm.
4. Số phôi : đơn
5. Cấu tạo máy: dây thanh bán máy đúc liên tục
6. Chiều dài đầy đủ của thanh dây: L = 5000mm
7. Đường kính thanh dây: Φ = 200X18mm
Ⅲ. Thành phần của thiết bị:
Lò nóng chảy, xe đẩy thiết bị khuôn và khuôn, máy đúc dẫn hướng bán liên tục (sau đây gọi là máy đúc dẫn hướng), hệ thống làm mát bằng nước, hệ thống thủy lực, hệ thống điều khiển điện, dụng cụ đặc biệt.
1.1 Lò nóng chảy
Lò nóng chảy là thiết bị cốt lõi đầu tiên trong dây chuyền sản xuất, nó có công suất lớn, yêu cầu công suất cao. Các đặc điểm sau của lò.
1.1.1. Thân lò hình thùng đứng, với một lò nề đơn giản, cho ăn, che phủ, làm sạch và các hoạt động khác. Những lợi thế của vật liệu xây dựng thuận tiện, diện tích chiếm dụng nhỏ, bức xạ nhiệt bề mặt thấp và tiêu thụ điện năng thấp, v.v.
1.1.2. Sử dụng loại rãnh nóng chảy kiểu "W", giảm chênh lệch nhiệt độ nóng chảy;
3 việc sử dụng kênh làm mát nước có thể được dỡ cảm biến, tăng cường khả năng tương thích thành phần
1.1.3. Sử dụng kênh làm mát nước có thể được dỡ cảm biến, tăng cường khả năng tương thích thành phần;
1.1.4 Lò nghiêng và nắp lò được vận hành bằng áp suất thủy lực, cân bằng vận hành và cấu trúc đáng tin cậy;
1.1.5 Miệng hình chữ nhật, đối với nguyên liệu đồng catốt 1100 x 900mm không thể cắt
Cắt, cho ăn toàn bộ;
1.1.6 Vật liệu chịu lửa lò được các nhà sản xuất thương hiệu sử dụng để cung cấp lò cảm ứng hiệu suất cao.
1.2 Máy đúc chì
1.2.1 Thông số kỹ thuật :
1.2.1.1 Khả năng chịu lực tối đa lớn hơn hoặc bằng 3t
1.2.1.2 Khả năng chịu lực hiệu quả:> 3t
1.2.1.3 Chiều dài của trục vít: 7800mm
1.2.1.4 Đường kính trục vít: Tr220 * 18mm
1.2.1.5 Chiều dài thanh: 5000mm
1.2.1.6 Đường kính que: đường kính: 200mm
1.2.1.7 Hành trình làm việc tối đa: 6500mm
1.2.1.8 Động cơ truyền động: Động cơ servo đồng bộ AC,
1.2.1.9 Công suất động cơ truyền động: 7.5KW.
1.2.1.10 Tốc độ đúc chì: 0 ~ 320mm / phút,
1.2.1.11 Điều chỉnh vô cấp
1.2.1.12 Tốc độ quay trở lại nhanh: hơn 500mm / phút
1.2.1.13 Bôi trơn bằng lụa: Lưu lượng danh nghĩa 50mL / phút,
1.2.1.14 Áp suất danh nghĩa 20MPa
1.3 Xe đẩy khuôn
Xe tinh thể cho thiết bị cố định tinh thể, nó có thể chuyển động bên để tải và dỡ khuôn, hướng dẫn và đúc đầu và nâng phôi, xe đẩy khuôn có thiết bị định vị và khóa, để chiếc xe có thể vững chắc trong vị trí đúc chì bằng xe hơi để thay thế bảng cứu trợ, có thể thích ứng với các thông số kỹ thuật khác nhau và số lượng dòng tinh thể. Cấu hình của thiết bị điều khiển động cơ rung chuyển đổi tần số, công suất của nó là 2.2kW, tần số rung là 0 ~ 160 lần / phút, biên độ là 0 ~ 12 mm.
1.4 Khuôn
Thành bên trong của vật liệu kết tinh cho đồng (cũng bởi bên là nguồn tài nguyên sản xuất, zirconi và đồng), bộ tẩm than chì được ủng hộ để cải thiện chất lượng bề mặt. Ngoài các phương pháp thông thường, nguyên tắc đúc thép liên tục có thể được rút ra từ việc sử dụng khuôn làm mát tốc độ cao loại khe hẹp để tạo điều kiện tránh hiệu quả cho việc đun sôi một phần nước làm mát.
Thông số kỹ thuật:
Áp suất nước làm mát: 0,05 ~ 0,15MPa nước làm mát tiêu hao: 80 ~ 100m³ / h
1.5 Che khí quyển bảo vệ
Lớp phủ khí quyển bảo vệ có thể thông qua tác nhân bảo vệ khí (khí công nghiệp) để bảo vệ mức chất lỏng bên trong tinh thể, giảm các khuyết tật của xỉ oxit.
1.6 Hệ thống làm mát bằng nước
Hệ thống làm mát nước chủ yếu được sử dụng để làm mát các thiết bị dây chuyền sản xuất, cụ thể là vỏ cảm biến, cuộn dây, áo nước, cáp làm mát bằng nước, máy biến áp, lò phản ứng cân bằng pha; nó bao gồm một bộ phân phối nước, bộ thu nước ngầm và các đường ống liên quan, van và các loại khác, bao gồm loại trở lại có thể bằng áp suất và hai loại áp lực cho Bên lựa chọn; có các chức năng như áp lực nước, hiển thị nhiệt độ nước ngầm, điều khiển và báo động, khóa liên động.
Thông số kỹ thuật:
1.6.1 Áp suất đầu vào: 0,3 ~ 0,4MPa,
1.6.2 Nhiệt độ đầu vào: 5 ~ 45 độ,
1.6.3 Tiêu thụ nước: 18 ~ 20t / h
1.6.4 Nhiệt độ đầu ra: dưới 55oC,
1.6.5 Cho phép nhiệt độ tăng: dưới 20oC (ở nhiệt độ đầu vào tối đa),
1.6.6 Tổng độ cứng (CAO): dưới 10mg tương đương / L,
1.6.7 Khả năng chống nước: lớn hơn 2000 / cm.
1.7 Hệ thống thủy lực
Hệ thống thủy lực để nung chảy lò nâng nghiêng, nắp lò mở và đóng và lò rót cách nhiệt trước và sau khi đi bộ, nâng và đổ, mở và đóng nắp, áp dụng chất lỏng áp lực tập trung cung cấp trạm thủy lực, điều khiển van điện thủy lực.
Thông số cơ bản: bình dầu (ngoại hình): 1300 * 900 * 700mm (thép không gỉ)
Dung tích hiệu quả: 600L
Áp suất làm việc định mức: 16MP
Tốc độ dòng chảy danh nghĩa: 40L / phút
Động cơ bơm dầu: 15kw * 2 (một lần sử dụng, một chế độ chờ)
1.8 Hệ thống điều khiển điện tử
Hệ thống điều khiển điện của tổ máy lần lượt được điều khiển lò nấu chảy, máy đúc chì, hệ thống làm mát bằng nước, hệ thống thủy lực, công ty chúng tôi cung cấp thiết bị điều khiển điện trưởng thành và ổn định để hoàn thành các chức năng vận hành cần thiết theo yêu cầu sản xuất của từng liên kết, điều khiển các hệ thống và linh kiện điện được sử dụng trong tất cả các nhà sản xuất nổi tiếng trong và ngoài nước của sản phẩm gốc và để lại một công suất biên nhất định, để đảm bảo độ tin cậy và khả năng ứng dụng của thiết bị. Trong số đó:
Hệ thống servo máy đúc dẫn hướng được điều khiển bởi các thương hiệu nhập khẩu (hệ thống servo Yaskawa 7.5kW Nhật Bản) hệ thống servo AC kỹ thuật số mô-men xoắn cao.
Ⅲ. Thành phần thiết bị Danh sách dây chuyền sản xuất đúc liên tục dọc cho phôi tròn
Không. | Tên thiết bị và Spec. | Đơn vị | Định lượng | Nhận xét |
1 | Lò đúc bán liên tục | bộ | 1 | 600KWx2 |
2 | Máy đúc dây 10T bán liên tục | bộ | 1 | |
3 | Khuôn xe đẩy | bộ | 1 | |
4 | Khuôn | bộ | 1 | |
5 | Hệ thống máy đúc | bộ | 1 | |
6 | Hệ thống điện máy đúc | bộ | 1 | |
7 | Đầu giả thanh | bộ | 1 | |
số 8 | Hệ thống kiểm soát chiều dài | bộ | 1 | |
9 | Nhà phân phối nước làm mát | bộ | 1 | |
10 | Hệ thống thủy lực | bộ | 1 | |
11 | Hệ thống vận hành điều khiển điện | et | 1 |
