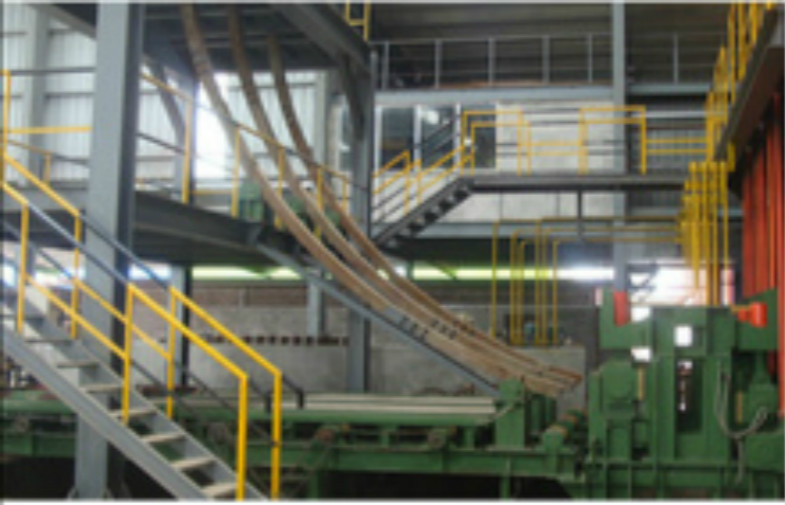

Máy đúc phôi thép công nghiệp liên tục 30000 - 50000 T / Y Công suất
Giới thiệu
Máy đúc liên tục này được thiết kế và sản xuất theo yêu cầu của người dùng và được sử dụng để đúc liên tục phôi vuông, tiết diện là 80 × 80.100 × 100.120 × 120 mm với chiều dài 6m / 12m được vận hành bởi hệ thống điều khiển tự động. Chúng tôi có thể cung cấp sợi đơn, sợi đôi và nhiều sợi CCM cũng như máy làm thẳng, máy cắt tự động, ngân hàng làm mát phôi, máy rải phôi, máy rải thép nóng chảy và các thiết bị và thiết bị phụ trợ khác như xử lý nước mềm và hệ thống làm mát bằng nước. Chúng tôi cũng là nhà cung cấp của đề xuất dự án chìa khóa trao tay .
Phạm vi cung cấp tiêu chuẩn
Bộ phận cơ khí | |
1 | Tháp pháo / xe di chuyển thang / hỗ trợ cố định (được xác định bởi khách hàng) |
2 | Tundish |
3 | Xe hơi |
4 | Khuôn |
5 | Thiết bị rung khuôn |
6 | Thiết bị truyền động rung |
7 | Vỏ bảo vệ cho thiết bị rung |
số 8 | Khung phun làm mát thứ cấp |
9 | Ống phun làm mát thứ cấp |
10 | Vòi phun nước làm mát thứ cấp |
11 | Thiết bị hỗ trợ con lăn để làm mát thứ cấp và thứ ba |
12 | Máy rút tiền |
13 | Thiết bị truyền dẫn cho máy rút tiền |
14 | Khớp phổ quát |
15 | Thanh giả cứng nhắc |
16 | Thiết bị lưu trữ thanh giả |
17 | Hướng dẫn con lăn cho thiết bị lưu trữ thanh giả |
18 | Bàn lăn giao phôi |
19 | Máy ép phôi thủy lực |
20 | Nền tảng cho bộ sưu tập phôi |
21 | Máy cắt ngọn lửa / cắt thủy lực (do khách hàng xác định) |
Hệ thống điều khiển điện | |
23 | Hệ thống kiểm soát rung động khuôn |
24 | Hệ thống điều khiển cho máy rút tiền |
25 | Hệ thống kiểm soát hiệu quả cho thanh giả |
28 | Hệ thống điều khiển cho bàn lăn phôi |
29 | Hệ thống kiểm soát phôi thép |
30 | Hệ thống điều khiển cho trạm thủy lực trung tâm |
Kết cấu thép | |
31 | Nền tảng đúc chính |
32 | Nền tảng đúc |
33 | Nền tảng để lưu trữ thanh giả |
Hệ thống phụ trợ | |
34 | Hệ thống thủy lực |
35 | Thiết bị xả cho hơi nước làm mát thứ cấp |
36 | Hệ thống điều khiển nước làm mát thứ cấp |
37 | Hộp hoạt động bị đình chỉ cho phần rút tiền |
38 | Cấu hình đặc biệt có thể được cung cấp theo yêu cầu của khách hàng |
Mục | R2.5M | R4M | R5.25M | R6M |
---|---|---|---|---|
Chế độ | Quy định đầy đủ liên tục | |||
Bán kính vòng cung (m) | 2,5 | 4 | 5,25 | 6 |
Số sợi | 1 | 1 | 1,2 | 2,3,4 |
Sản phẩm hàng năm (T / Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
Phần đúc (mm 2 ) | 60 × 60 70 × 70 | 80 × 80 100 × 100 | 100 × 100 120 × 120 | 120 × 120 150 × 150 |
Chiều dài cáp (m) | 10 | 10 | 10 - 15 | 20 |
Chiều dài định mức (m) | 3-6 | 3-6 | 3-8 | 3-9 |
Peed đúc (m / phút) | 1.2 | 1.8 | 2-3 | 2,5 |
Tốc độ tối đa (m / phút) | 2 | 2,5 | 3-4 | 4 |
Thỏi hàng đầu | Độ cứng hàng đầu cực | |||
Chiều cao máy (m) | 5 | 7 | số 8 | số 8 |
Không gian sàn (m 2 ) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
Công suất định mức (kW) | 50 | 37 + 60 (bơm nước) | 200 | 250 |
Công suất tiêu thụ (kWh / t) | 5 | 5 | 10 - 15 | 15 |
