THIẾT BỊ QUY TRÌNH MILL NÓNG
Thiết kế cơ sở
1 Nguyên liệu thô: 100 × 100 × 2000mm
2 sản phẩm cuối cùng spec: Φ10 ~ Φ28mm cán nóng biến dạng thanh,
12m cắt đến 12m
3 Sản lượng hàng giờ: 10t / h
Cấu hình cán và cán
1 Kiểu bố trí cán nhà máy thông qua bán liên tục.
2 Để cuộn min. Phần de10mm thanh biến dạng dựa trên 75 × 75mm
phôi, cán qua là 15.
3 Áp dụng loại “một loại dịch vụ” để giảm dần các đường lăn.

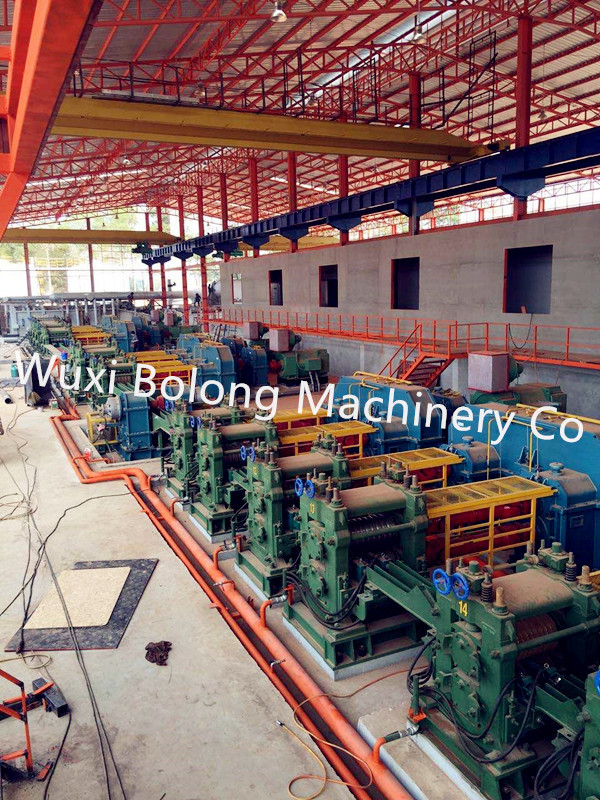

4 có tổng số 11 là viết tắt của rolling mill trong toàn bộ dây chuyền sản xuất,
bao gồm Φ400 × 1 máy cán thô, Φ300 × 6 máy cán trung gian
và Φ300 × 2 × 2 máy cán hoàn thiện.
5 Máy cán bánh xe: Φ400 × 1 máy cán thô là động cơ AC. Φ300 × 6
nhà máy cán trung gian là "một động cơ AC sáu".
hoàn thiện nhà máy cán là "một ổ đĩa DC hai"
Φ300 × 2 × 2
6 Tốc độ lăn cao nhất của các sản phẩm cuối cùng là cuộn Φ10mm
thanh biến dạng là 8m / s.
Đặc tính thiết bị
1. Rolling mill đứng thông qua loại trước căng thẳng. Đây là loại cao
độ cứng và dễ dàng để thay đổi con lăn.
2. Trình điều khiển của máy cán áp dụng giảm tốc và áp dụng hai mặt
hộp số hợp nhất giảm hai cấp. Loại này có lợi thế sau:
trọng lượng thấp, khối lượng nhỏ, không gian kinh tế chiếm đóng, chi phí thấp và vv
Gear-trục vật liệu: 42CrMo giả mạo, bánh xe bánh răng vật liệu ZG35CrMo,
hộp là các bộ phận kết cấu.
3. làm mát giường vào thông qua miễn phí của con lăn bảng khí nén
nhập loại, trong đó có lợi thế của thiết bị ánh sáng, đơn giản, thấp
chi phí và bảo trì dễ dàng so với loại tấm tạp dề vào
thiết bị.
4. End-cắt và nhiều chiều dài bay cắt áp dụng
điều khiển tần số ly hợp khí nén tốc độ, loại quay. Loại này
bay cắt có lợi thế của động cơ thấp điện, đơn giản điện
kiểm soát và đầu tư thấp so với việc cắt bay đầu tiên.
5. Các bundling thông qua loại khí nén kết hợp cơ khí
máy tự động và vật liệu để bó là thanh dây Φ6.5mm.
Danh sách thiết bị xử lý
| Không | Tên thiết bị | Số lượng | Đơn vị cân nặng (t) | Toàn bộ cân nặng (t) | Hiệu suất chính |
| 1 | Khung nhóm | 1 bộ | 5 | 5 | Loại: thủy lực phôi pusher nhóm Giá đỡ phôi được lưu trữ tối đa Số lượng: 40 chiếc Giá đỡ phôi được lưu trữ tối đa Trọng lượng: 3,5t Billet pusher: Lực đẩy: 25KN Đẩy tốc độ: về phía trước 0.05m / s, lùi lại 0,1m / s Đột quỵ: 1350mm |
| 2 | Bàn con lăn nạp lò | 2 nhóm S | 4,8 | 9,6 | Loại: lái xe tập trung, có thể đảo ngược Con lăn: φ240 × 650mm Khoảng cách con lăn: 890mm Tốc độ tuyến tính của con lăn bề mặt: 1m / s Động cơ lái: AC15KW |
| 3 | Billet pusher | 1 bộ | 3,5 | 3,5 | Loại: thủy lực phôi pusher Lực đẩy: 100KN Đột quỵ: 650mm Đẩy tốc độ: về phía trước 0.05m / s, lùi lại 0,1m / s Xi lanh thủy lực: φ150 / φ105mm Áp suất hệ thống: 10MPa Áp suất dầu làm việc: 6.3MPa |
| 4 | Đệm | 1 bộ | 0,5 | 0,5 | Loại: đệm mùa xuân |
| 5 | Khung cho ăn | 1 bộ | 1 | 1 | Loại: phần cấu trúc |
| 6 | Phôi ra máy | 1 bộ | 5 | 5 | Loại: xe di chuyển ngang chuỗi Lực đẩy: 0,2KN Tốc độ đẩy: 0.875m / s Đột quỵ: 4000mm Động cơ lái: AC7.5KW |
| 7 | Lò ra lò bàn | 2 nhóm S | 4 | số 8 | Loại: lái xe tập trung, có thể đảo ngược Con lăn: φ240 × 600mm Khoảng cách con lăn: 1000mm Tốc độ tuyến tính của con lăn bề mặt: 2m / s Động cơ lái: AC7.5KW |
| số 8 | Bàn làm việc con lăn trước máy | 1 nhóm | số 8 | số 8 | Loại: lái xe tập trung, có thể đảo ngược Con lăn: φ240 × 900mm Khoảng cách con lăn: 1000mm Tốc độ tuyến tính của con lăn bề mặt: 2.6m / s Động cơ lái: AC15KW |
| 9 | Rough400 cán thô cối xay | 1 đứng | 60 | 60 | Loại đứng: ba cuộn trước căng thẳng loại Con lăn: φ400-φ350 × 800mm Con lăn mở tối đa: 50mm Tối đa Lực cán: 1000KN Tối đa Mô-men xoắn cán: 30 × 2KN.m Bánh đà: φ1800mm Động cơ chính: AC800Kw |
| 10 | Con lăn hai lớp bàn | 1 bộ | 10 | 10 | |
| 11 | Con lăn trung gian bàn | 1 nhóm | 5 | 5 | Loại: lái xe tập trung, có thể đảo ngược Con lăn: φ200 × 700mm Khoảng cách con lăn: 1000mm Tốc độ tuyến tính của con lăn bề mặt: 2.6m / s Động cơ lái: AC7.5KW |
| 12 | 1 # kết thúc cắt xén bay cắt | 1 bộ | số 8 | số 8 | Loại: khí nén ly hợp, điều khiển tần số tốc độ, quay kiểu Cắt tối đa. Mục: 1500mm² Nhiệt độ cắt ≥850 ℃ Động cơ lái: YTSZ30KW |
| 13 | Φ300 × 6 Trung gian liên tục lăn nhóm nhà máy | 1 đứng | 80 | 90 | Loại đứng: hai cuộn trước khi nhấn mạnh Con lăn: φ330-φ280 × 600mm Tối đa con lăn. Mở: 30mm Tối đa Lực cán: 600KN Tối đa Cán mô-men xoắn: 15 × 2KN.m Động cơ chính: AC630Kw |
| 14 | Repeater | 4 bộ | 1,5 | 6 | Loại: phần cấu trúc |
| 15 | Φ300 × 2 hoàn thiện liên tục lăn cối xay | 2 nhóm S | 20 | 40 | Loại đứng: trước căng thẳng loại Con lăn: φ330-φ280 × 600mm Tối đa con lăn. Mở: 20mm Tối đa Lực cán: 250KN Tối đa Cán mô-men xoắn: 4,5 × 2KN.m Động cơ chính: DC450Kw |
| 16 | 2 # kết thúc cắt xén bay cắt | 1 bộ | số 8 | số 8 | Loại: khí nén ly hợp, điều khiển tần số tốc độ, loại quay Cắt tối đa. Phần: 250mm² Nhiệt độ cắt ≥850 ℃ Động cơ lái: YTSZ30KW |
| 17 | Vòng lặp thẳng đứng | 1 bộ | Loại: khí nén vòng lên và xuống Chiều cao khởi động lặp: 320mm | ||
| 18 | Nhiệt còn lại điều trị sau máy cán | 1 bộ | 2,5 | 2,5 | |
| 19 | Cuộn véo | Loại: kẹp khí nén, điều khiển tần số tốc độ Con lăn: φ240 × 60mm Tốc độ tuyến tính của bề mặt con lăn: 4.5 ~ 9m / s | |||
| 20 | Cắt bay nhiều chiều | 1 bộ | số 8 | số 8 | Loại: khí nén ly hợp, điều khiển tần số tốc độ, loại quay Cắt tối đa. Phần: 150mm Nhiệt độ cắt: ≥600 ℃ Động cơ lái: YTSZ 37Kw |
| 21 | Cuộn kẹp cuối | 2 bộ | 2,5 | 5 | Loại: kẹp khí nén, tần số điều khiển tốc độ Con lăn: φ240 × 60mm Tốc độ tuyến tính của bề mặt con lăn: 4,5 ~ 8m / s Động cơ lái: YTSZ11KW |
| 22 | Giường làm mát nhập thiết bị | 1 bộ | 35 | 35 | Loại: không con lăn bảng khí nén bước vào Thời lượng nhập: 1,5s / lần |
| 23 | Giường làm mát | Loại: từng bước Diện tích hiệu quả: 4,5 × 42m² Khoảng cách bánh răng: 90mm Khoảng cách bánh răng cố định: 500mm Khoảng cách thiết bị di chuyển: 500mm Thời lượng bước: 2s / lần Động cơ lái: AC55Kw | |||
| 24 | Thiết bị căn chỉnh | 1 bộ | 3,5 | 3,5 | Loại: chuỗi lái xe duy nhất Con lăn: φ100 × 400mm Tốc độ tuyến tính của bề mặt con lăn: 0.2m / s Động cơ lái: AC1.5KW |
| 25 | Làm mát giường thoát thiết bị | 1 bộ | 30 | 30 | Loại: hỗ trợ ngang thủy lực loại ra Thời gian quay: 6s / lần |
| 26 | Bàn lăn chạy ra giường làm mát | 5 nhóm | 2 | 10 | Loại: vành đai tập trung lái xe Con lăn: φ200 × 700mm Khoảng cách con lăn: 1000mm Tốc độ tuyến tính của bề mặt con lăn: 2,5m / s Động cơ lái: AC7.5KW |
| 27 | Máy cắt sản phẩm cuối cùng | 1 bộ | 10 | 10 | Loại: trên cắt loại thủy lực cắt Sản phẩm cuối cùng Lực cắt: 1600KN Chiều rộng lưỡi: 800mm Lưỡi mở: 160mm Thời gian cắt: 6 lần ／ phút |
| 28 | Bảng con lăn sau sự cắt | 1 nhóm | 5 | 5 | Loại: vành đai tập trung lái xe Con lăn: φ200 × 700mm Khoảng cách con lăn: 1000mm Tốc độ tuyến tính của bề mặt con lăn: 2,5m / s Động cơ lái: AC7.5KW |
| 29 | Cắt theo chiều dài baffle | 1 bộ | 0,2 | 0,2 | Loại: nâng bằng khí nén Mở baffle: 150mm |
| 30 | Chuyển khoản máy chạy vào bàn có bánh lăn | 1 nhóm | 6 | 6 | Loại: vành đai tập trung lái xe Con lăn: φ200 × 700mm Khoảng cách con lăn: 1000mm Tốc độ tuyến tính của bề mặt con lăn: 2,5m / s Động cơ lái: AC7.5KW |
| 31 | Chuyển khoản máy móc | 1 bộ | 5 | 5 | Loại: nâng bằng khí nén, thanh truyền kiểu chuỗi Chuỗi sân: 38.1mm Khoảng cách chuỗi: 1600mm Tốc độ truyền: 0.6m / s Động cơ lái: AC11Kw |
| 32 | Thiết bị căn chỉnh bộ sưu tập | 1 bộ | 0,275 | 0,275 | Loại: khí nén đẩy tấm kiểu |
| 33 | Thiết bị thu thập | 1 bộ | 2,5 | 2,5 | Loại: đôi kênh quay loại Trọng lượng bộ sưu tập: 3500kg Biến đổi kênh thời lượng: 6,8 giây Động cơ lái: AC7.5KW |
| 34 | Bộ sưu tập hết bàn có bánh lăn | 1 nhóm | 4,5 | 4,5 | Loại: chuỗi tập trung lái xe Con lăn: φ200 × 400mm Khoảng cách con lăn: 800mm Tốc độ tuyến tính của con lăn bề mặt: 0,52m / s Động cơ lái: AC7.5KW |
| 35 | Máy đóng bó | 1 nhóm | 4 | 4 | Loại: khí nén nâng cao và rơi, quay cơ khí loại thống nhất Đóng gói tối đa Đường kính ngoài: 350mm Đóng gói một bó thời gian: 8 giây Động cơ lái: AC1.5KW |
| 36 | Máy đóng bó bảng con lăn chạy ra | 1 bộ | 3 | 3 | Loại: chuỗi tập trung lái xe Con lăn: φ200 × 400mm Khoảng cách con lăn: 1000mm Tốc độ tuyến tính của bề mặt con lăn: 0.52m / s Động cơ lái: AC7.5KW |
Đây là khách hàng của chúng tôi kế hoạch, chúng tôi sẽ theo yêu cầu cụ thể của bạn để thiết kế và sản xuất các cán nóng mill.
